方案簡介

此酒精檢測儀方案采用SDI5209PSS-X2芯片，是一款內部集成了高精度24位Sigma-Delta結構 ADC的MCU，還具16位PWM和8位SAR結構的ADC。MCU控制PWM來調整加載到酒精濃度傳感器上的電壓，然后通過24位ADC采集傳感器的輸出信號，經過算法處理后可得到相應酒精濃度。

功能說明

采用高精度24bitADC精準測量

三色指示燈智能顯示 綠色正常 黃色警高 紅色危險

當測得酒精濃度＜ 0.2 g/l 顯示綠色指示燈

當測得酒精濃度≥ 0.2 g/l 且＜ 0.8 g/l顯示綠色指示燈 蜂鳴器報警

當測得酒精濃度≥ 0.8 g/l 顯示紅色指示燈 蜂鳴器急促報警

自動休眠 功耗低

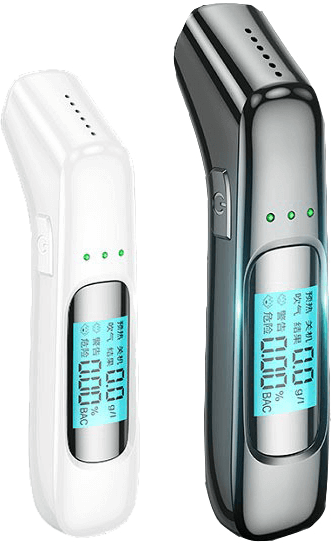

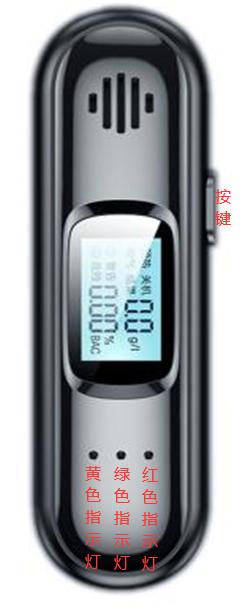

指示燈、按鍵分布圖

操作說明

1：酒精濃度校準說明:

兩點酒精濃度校準: 0.2g/l、0.8g/l；

燒錄程序后“首次”開機，進入酒精濃度第一點校準程序顯示“預熱”字符和“-”并等待10S后顯示“吹氣”和“00”。

將酒精檢測儀對準“0.2g/l”酒精濃度校準儀器，酒精檢測儀識別到傳感器數據變化后將自動校準。

等待第一點“0.2g/l”酒精濃度校準好后機器會關機，此時將酒精檢測儀拿開放置無酒精濃度環境中靜置十五分鐘等待傳感器恢復。

在第一點校準靜置十五分鐘后按住“按鍵”開機，進入酒精濃度第二點校準程序顯示“預熱”字符和“-”并等待10S后顯示“吹氣”和“00”。

將酒精檢測儀對準“0.8g/l”酒精濃度校準儀器，酒精檢測儀識別到傳感器數據變化后將自動校準。

等待第二點“0.8g/l”酒精濃度校準好后機器會關機，此時將酒精檢測儀拿開放置無酒精濃度環境中靜置十五分鐘后即可進行測量。

2：酒精檢測儀使用方法：

2.1預熱

1：按住按鍵，聽到“滴”聲后，酒精檢測儀會啟動屏幕全顯。

2：“預熱”字符出現在顯示屏上，數字從10到00倒計時顯示預熱完成時間。

注意：

如果長時間沒有使用傳感器表面會出現氧化，在測試酒精濃度前用戶需要

多預熱幾次產品，再進行酒精測試。

2.2測試方法

1：“預熱”完成后，進入“吹氣”狀態，顯示屏顯示“吹氣”字符儀器并進入

吹氣倒計時10S程序。

2：在吹氣倒計時10S內的任意時間吹氣，酒精檢測儀感應到氣體后，機器再倒

計時5秒，蜂鳴器“滴”一聲后停止吹氣。

3：顯示結果。

4：顯示結果后15S進行關機。

2.3顯示結果說明

1：飲酒駕車：是指機動車駕駛?cè)搜褐芯凭珴舛群看笥诘扔?0mg/100mL并

且小于80mg/100mL。

2：醉酒駕車：是指機動車駕駛?cè)搜褐芯凭珴舛群看笥诘扔?0mg/100Ml。

參數說明
